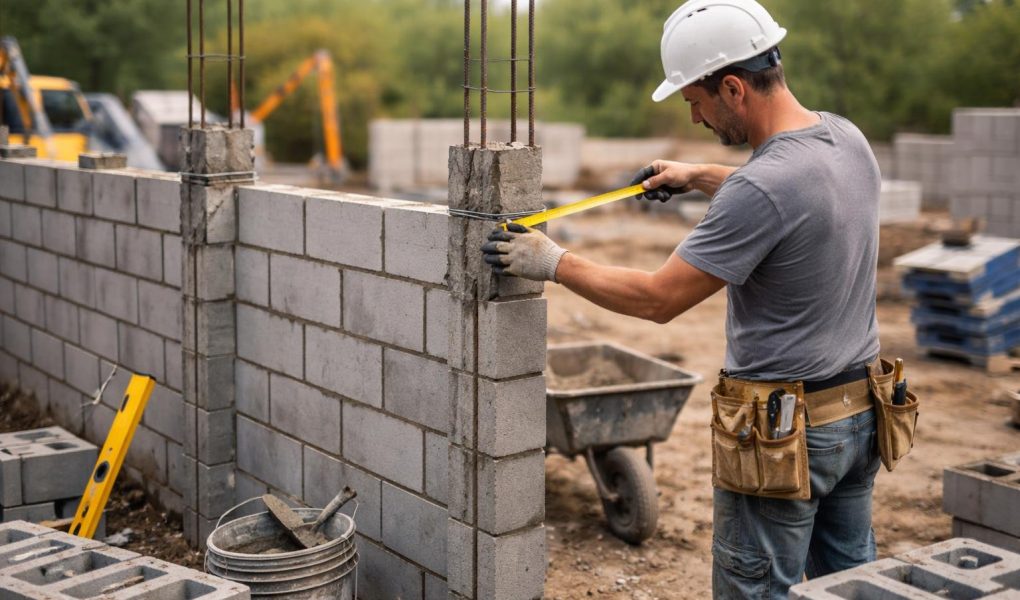

Vous construisez un mur en parpaing et vous ne voulez pas qu’il fissure ou s’écroule ? Vous cherchez la bonne distance entre les poteaux raidisseurs pour que tout tienne ? C’est la question principale pour assurer la solidité de votre construction.
Ce guide vous donne les chiffres clairs et les règles de la norme DTU 20.1. Vous saurez exactement où placer vos chaînages verticaux et comment calculer leur nombre pour n’importe quel mur.
Tableau Récapitulatif : Quelle Distance Entre les Poteaux Raidisseurs ?
Pas de blabla, voici la réponse que vous cherchez. Ce tableau résume les distances maximales à respecter entre deux poteaux raidisseurs, selon le type de mur que vous montez. Ces chiffres sont basés sur la norme DTU 20.1, la référence en maçonnerie.
| Situation / Type de Mur | Distance Max. Recommandée | Norme / Justification |
|---|---|---|
| Mur de clôture (hauteur < 2m) | 3 à 4 mètres | Standard DTU 20.1 |
| Mur de façade / porteur | 2,5 à 3 mètres | Charges plus importantes à supporter |
| Mur en zone sismique (modérée à forte) | 1,5 à 2 mètres | Exigence parasismique pour la structure |
| Mur de grande hauteur (> 2,5m) | 2 à 2,5 mètres | Prise au vent accrue |
Les 3 Emplacements Obligatoires pour un Chaînage Vertical
Les poteaux raidisseurs, aussi appelés chaînages verticaux, ne se placent pas au hasard. Ils forment le squelette en béton armé de votre mur en parpaings. Leur rôle est de solidariser la structure et d’éviter les fissures. La norme DTU 20.1 impose leur présence à trois endroits clés.
Oublier un de ces emplacements met en péril la solidité de tout l’ouvrage. C’est pourquoi il faut bien comprendre leur fonction avant de poser le premier parpaing.
À chaque angle du mur (saillant ou rentrant)
C’est la règle de base et elle est non négociable. Chaque angle, qu’il soit sortant ou rentrant, est un point de faiblesse structurel. Un poteau raidisseur doit être coulé à cet endroit pour lier les deux pans de mur entre eux.
Ce chaînage d’angle assure la continuité de la structure et empêche que les murs ne se désolidarisent avec le temps. Pour cela, on utilise des blocs de parpaing spéciaux, les blocs d’angle, qui sont creux pour laisser passer le ferraillage et couler le béton.
De chaque côté des ouvertures (portes, fenêtres)
Une porte ou une fenêtre crée une interruption dans le mur. Pour compenser cette faiblesse, il est obligatoire de placer un poteau raidisseur de chaque côté de l’ouverture. Ces deux poteaux verticaux servent d’appui au linteau qui sera posé au-dessus.
Ils encadrent l’ouverture et reportent les charges vers les fondations. Sans ces renforts, des fissures apparaîtraient très vite aux coins des fenêtres et des portes.
En partie courante pour les murs longs (les raidisseurs intermédiaires)
C’est là que la question de la distance maximale intervient. Quand un mur est long, il a besoin d’être renforcé à intervalles réguliers. C’est le rôle des raidisseurs intermédiaires.
Ils agissent comme des piliers intégrés dans la maçonnerie pour assurer le contreventement, c’est-à-dire la résistance du mur aux forces horizontales comme le vent. C’est la distance entre ces poteaux intermédiaires qui est définie dans le tableau ci-dessus.
Exemple Concret : Calculer le Nombre de Poteaux pour un Mur de 12 Mètres
La théorie, c’est bien. La pratique, c’est mieux. Prenons l’exemple d’un mur de clôture droit de 12 mètres de long, avec une porte de service de 1 mètre de large située à 3 mètres du départ.
Voici la méthode de calcul, étape par étape :
- Étape 1 : Placer les poteaux obligatoires. On commence par les extrémités du mur. Vous avez donc un poteau à 0 mètre et un poteau à 12 mètres. Ensuite, on encadre l’ouverture : un poteau de chaque côté de la porte. Cela fait un poteau à 3 mètres et un autre à 4 mètres. Pour l’instant, on a déjà 4 poteaux.
- Étape 2 : Mesurer les sections de mur restantes. Il faut maintenant regarder l’espace entre chaque poteau déjà placé.
- Section 1 : Entre le début du mur (0m) et le premier poteau de la porte (3m) -> Distance = 3 mètres.
- Section 2 : Entre le deuxième poteau de la porte (4m) et la fin du mur (12m) -> Distance = 8 mètres.
- Étape 3 : Ajouter les poteaux intermédiaires. La distance maximale pour un mur de clôture est de 4 mètres.
- La Section 1 (3m) est correcte. Rien à ajouter.
- La Section 2 (8m) est trop longue. Il faut la diviser en deux. On ajoute donc un poteau raidisseur au milieu, soit à 4 mètres du poteau de la porte (donc à 8m du départ du mur). On a maintenant deux sections de 4 mètres.
- Résultat final : Pour ce mur, vous aurez besoin de 6 poteaux raidisseurs au total (2 d’extrémité, 2 pour la porte, et 2 intermédiaires).
Les Cas Particuliers : Quand Faut-il Renforcer la Structure ?
Le tableau présenté au début couvre 90% des cas. Mais certaines situations exigent de réduire encore la distance entre les poteaux pour plus de sécurité.
Les zones à forte sismicité
Si votre construction se trouve dans une zone sismique (niveaux 3, 4 ou 5), les règles de construction parasismiques s’appliquent. L’espacement entre les chaînages verticaux est réduit, souvent à 2 mètres maximum. Vous devez vérifier la carte de sismicité de votre commune avant de commencer les travaux.
Les murs de soutènement
Un mur de soutènement retient la terre. Il subit une poussée horizontale permanente et très forte. Son dimensionnement est complexe et ne suit pas les mêmes règles qu’un mur de clôture.
Dans ce cas, la distance entre les poteaux, la section du ferraillage et l’épaisseur des fondations doivent être calculées par un bureau d’études béton. N’essayez pas de le faire vous-même, le risque d’effondrement est réel.
Les murs très hauts ou très exposés au vent
Plus un mur est haut, plus la prise au vent est importante. Pour un mur de plus de 2,5 mètres de hauteur ou situé dans une région très ventée (couloir rhodanien, bord de mer), il est prudent de réduire la distance entre les raidisseurs à 2 ou 2,5 mètres pour augmenter sa rigidité.
Matériaux et Mise en Œuvre : Les 3 Erreurs à Ne Pas Commettre
Avoir le bon nombre de poteaux, c’est bien. Les construire correctement, c’est mieux. Un poteau mal fait ne sert à rien.
Voici les matériaux de base et les erreurs à éviter absolument.
- Les blocs d’angle : Ce sont des parpaings creux spécifiques qui servent de coffrage perdu pour les poteaux.
- Le ferraillage : On utilise une armature carrée (souvent 10×10 cm) composée de 4 fers en acier (diamètre HA8 ou HA10).
- Le béton : Il doit être assez fluide pour bien enrober les aciers. On utilise un béton dosé à 350 kg/m³.
Maintenant, voici les erreurs qui peuvent ruiner votre mur :
- Oublier les fers en attente dans les fondations Le poteau raidisseur doit être ancré dans la semelle de fondation. Pour cela, avant de couler la fondation, on doit planter des fers verticaux qui dépasseront du béton. Le ferraillage du poteau viendra ensuite se lier à ces fers en attente. Sans cette liaison, le poteau n’est pas solidaire de la fondation et ne joue pas son rôle.
- Ne pas vibrer le béton lors du coulage Quand vous coulez le béton dans les blocs d’angle, il faut le « vibrer ». On fait ça avec un simple fer à béton, en piquant plusieurs fois pour faire remonter les bulles d’air. Si vous ne le faites pas, des vides peuvent se former (des nids de gravier). Le poteau sera alors fragile et poreux.
- Mauvais recouvrement des aciers Si votre mur est haut, vous devrez connecter plusieurs longueurs de ferraillage. La connexion doit se faire par recouvrement sur une longueur suffisante (environ 50 fois le diamètre du fer). Un mauvais recouvrement rompt la continuité de la structure et le poteau ne transmet plus correctement les efforts.
FAQ – Questions Fréquentes sur les Poteaux Raidisseurs
Voici les réponses directes aux questions les plus courantes.
- Quelle est la différence entre un poteau et un raidisseur ?
Techniquement, un raidisseur renforce un mur entre deux poteaux, tandis qu’un poteau est un élément porteur principal. Mais dans le langage courant pour un mur en parpaing, les deux termes sont souvent utilisés pour désigner le même chaînage vertical. - Faut-il un poteau à chaque angle ?
Oui, c’est obligatoire et c’est la règle la plus importante. Chaque angle doit avoir son chaînage vertical, sans aucune exception. - Quelle section de ferraillage pour un poteau raidisseur ?
Le plus courant pour un mur de maison ou de clôture est une armature carrée de 10×10 cm avec 4 fers de 8 ou 10 mm de diamètre (HA8 ou HA10). - Peut-on faire un mur en parpaing sans poteau ?
Pour un petit muret de jardin de 2 ou 3 rangs de parpaings, c’est possible. Pour tout mur de clôture de plus de 1m de hauteur ou un mur de bâtiment, c’est une très mauvaise idée et c’est contraire à la norme DTU 20.1. La structure ne tiendra pas longtemps.
