Vous voulez comprendre comment fonctionne une pompe à chaleur air-eau ? Vous cherchez un schéma clair pour visualiser l’installation complète avant de vous lancer ? Savoir où va chaque tuyau et à quoi sert chaque composant vous semble compliqué ?
Cet article vous donne un schéma de principe simple et explique chaque élément, pas à pas. Vous saurez exactement comment une PAC air-eau est connectée et pourquoi chaque pièce est importante pour le chauffage de votre maison et votre eau chaude sanitaire.
Le Schéma de Principe d’une Pompe à Chaleur Air/Eau

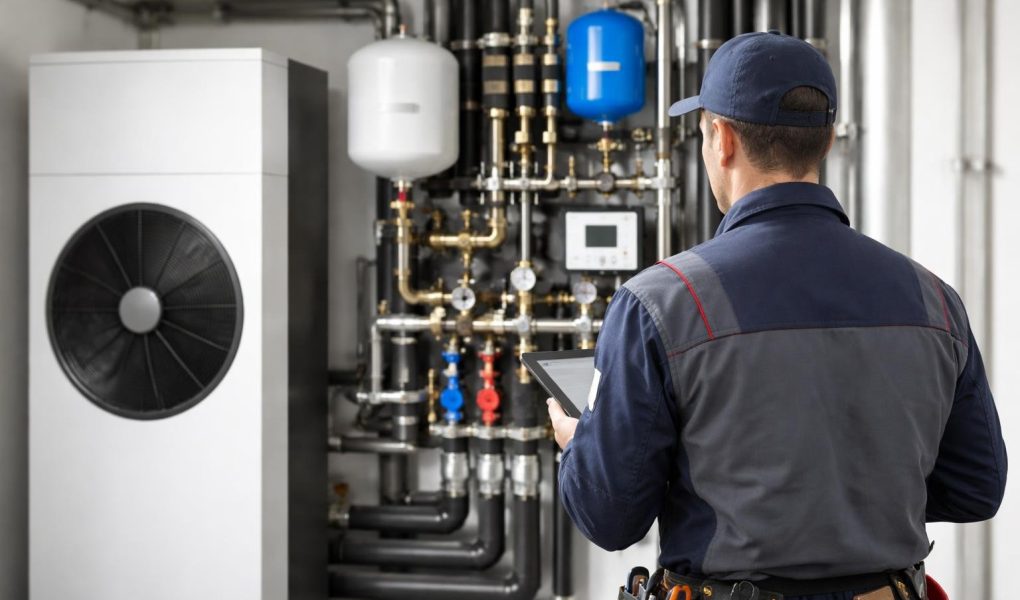

L’objectif d’un schéma est de rendre simple un système qui peut paraître complexe. Voici le schéma complet d’une installation hydraulique pour une pompe à chaleur bi-bloc, le modèle le plus courant. Juste en dessous, on décode chaque composant pour que tout soit parfaitement clair.
Décryptage des Composants Clés du Schéma
Chaque numéro sur un schéma correspond à un élément avec un rôle précis. Comprendre à quoi sert chaque pièce vous aide à mieux dialoguer avec un installateur RGE et à comprendre son devis. C’est la garantie d’une installation bien pensée.
L’Unité Extérieure : Le Captage des Calories
C’est le gros bloc avec un ventilateur que l’on place à l’extérieur de la maison. Son travail est simple : aspirer l’air pour en capter les calories, même quand il fait froid. À l’intérieur de ce bloc, un évaporateur transforme un fluide frigorigène de l’état liquide à gazeux grâce à cette chaleur.
L’emplacement de cette unité est important pour éviter les nuisances sonores. Elle doit être posée sur une surface stable, souvent sur des supports anti-vibrations (rubber foot) pour limiter le bruit de fonctionnement.
L’Unité Intérieure (ou Module Hydraulique) : Le Cœur du Système
Cette unité se trouve à l’intérieur, généralement dans un local technique comme un garage ou une buanderie. C’est ici que la chaleur captée à l’extérieur est transférée à l’eau de votre maison. Le gaz frigorigène, devenu très chaud après être passé dans un compresseur, circule dans un échangeur de chaleur (le condenseur).
Il cède alors ses calories à l’eau de votre circuit de chauffage. Cette eau chaude part ensuite vers vos radiateurs ou votre plancher chauffant. La connexion entre les deux unités se fait via une liaison frigorifique, où circule le fluide.
Le Ballon Tampon : L’Optimisation des Cycles
Le ballon tampon est une sorte de « réserve » d’eau de chauffage. Il n’est pas toujours obligatoire, mais souvent très utile. Son rôle est de stocker un certain volume d’eau chaude pour éviter que la pompe à chaleur ne démarre et s’arrête sans arrêt (les « courts-cycles »).
Résultat : en limitant les démarrages, on augmente la durée de vie du compresseur et on réalise des économies d’énergie. Si vous avez des radiateurs, l’installation d’un ballon tampon est presque indispensable pour un bon fonctionnement.
Le Vase d’Expansion : La Stabilité de la Pression
L’eau chaude prend plus de place que l’eau froide. Ce phénomène s’appelle la dilatation. Le vase d’expansion est une petite cuve qui contient une membrane et de l’air. Son rôle est d’absorber cette dilatation de l’eau quand elle chauffe.
Sans lui, la pression du circuit de chauffage monterait en flèche, ce qui pourrait endommager l’installation. C’est un élément de sécurité essentiel pour maintenir une pression stable dans tout le système.
Le Pot de Décantation (ou Filtre à Boues) : La Protection du Circuit
Avec le temps, des impuretés (boues, particules métalliques) se forment dans les tuyaux de votre circuit de chauffage. Le pot de décantation, aussi appelé filtre à boues, est là pour les capturer. C’est une petite pièce qui filtre l’eau en continu.
Son rôle est crucial pour protéger les pièces sensibles de la PAC, comme le circulateur et l’échangeur de chaleur, qui pourraient s’abîmer ou se boucher. Un pot de décantation est un petit investissement qui assure la longévité de votre installation.
Les Organes de Sécurité et de Régulation
Plusieurs autres éléments sont visibles sur le schéma. Ils assurent la bonne circulation de l’eau et la sécurité du circuit.
- Le circulateur : C’est une petite pompe qui fait tourner l’eau dans le circuit de chauffage.
- Les vannes : Elles permettent d’isoler certaines parties du circuit pour la maintenance.
- Le clapet anti-retour : Il oblige l’eau à circuler dans un seul sens.
- La soupape de sécurité : Elle évacue l’eau si la pression devient trop élevée.
- L’aquastat de sécurité : Il coupe la PAC si la température de l’eau est anormale, comme un aquastat de sécurité.
Schéma PAC Monobloc vs. Bi-bloc : Quelle Différence ?
Il existe deux grands types de pompes à chaleur air-eau. La différence principale se situe dans la répartition des composants entre l’intérieur et l’extérieur. Le schéma hydraulique change un peu, surtout au niveau des raccordements.
- La PAC Bi-bloc (split) : C’est le cas de notre schéma. Il y a une unité extérieure et une unité intérieure, reliées par des liaisons frigorifiques (où circule le gaz).
- La PAC Monobloc : Tout le système (y compris l’échangeur et le circulateur) est entièrement à l’extérieur. Seules des liaisons hydrauliques (tuyaux d’eau) relient l’unité au circuit de chauffage de la maison.
| Caractéristique | PAC Monobloc | PAC Bi-bloc (Split) |
|---|---|---|
| Composants | Tout est dans l’unité extérieure | Unité extérieure + module intérieur |
| Type de liaison | Hydraulique (tuyaux d’eau) | Frigorifique (tuyaux de gaz) |
| Installation | Plus simple, pas de manipulation de fluide frigorigène | Nécessite un professionnel certifié (RGE) |
| Encombrement | Rien à l’intérieur (sauf ballon ECS) | Module hydraulique à placer à l’intérieur |
Le choix entre les deux dépend de la configuration de votre logement et de la complexité de l’installation. Les pompes à chaleur monobloc sont souvent une solution plus simple pour les petits espaces, mais elles sont plus exposées au gel en hiver.
FAQ – Questions fréquentes sur le schéma d’une PAC Air/Eau
Voici les réponses directes aux questions que l’on se pose souvent avant d’installer une pompe à chaleur.
Un ballon tampon est-il obligatoire ?
Non, pas toujours. C’est fortement recommandé avec un circuit de radiateurs pour assurer un volume d’eau suffisant et éviter les démarrages trop fréquents. Pour un plancher chauffant, qui contient déjà un grand volume d’eau, il est souvent facultatif.
Puis-je installer une PAC moi-même ?
Pour une PAC monobloc, c’est techniquement possible si vous avez de solides compétences en plomberie et électricité. Pour une PAC bi-bloc, c’est formellement interdit sans être un professionnel certifié RGE. La manipulation du fluide frigorigène est réglementée et dangereuse. De plus, vous ne pourrez pas bénéficier des aides de l’État.
Comment le schéma s’adapte-t-il pour le plancher chauffant et les radiateurs ?
Le schéma de principe reste le même. La principale différence se situe au niveau de la régulation de la température de l’eau. L’eau pour un plancher chauffant est à basse température (environ 35°C), tandis que pour des radiateurs (surtout anciens), elle peut monter plus haut (55°C ou plus). L’installateur RGE adapte les réglages en conséquence.
Quelle est la distance maximale entre l’unité intérieure et extérieure ?
Pour une PAC bi-bloc, la distance de la liaison frigorifique est généralement limitée à environ 15-20 mètres. Au-delà, la pompe à chaleur commence à perdre en performance et en rendement énergétique. Il est toujours préférable de placer les deux unités le plus près possible l’une de l’autre.
